JDX150大流量液体过滤器

JDX150大流量系列过滤器，是配合JDX150大流量滤芯使用的大流量过滤器，主要应用于一些流量较大的场合，特别是水处理领域。JDX150滤芯直径为6"/150mm.
立即咨询>
  • 相关参数
  • 资料下载


JDX150大流量系列过滤器，是配合JDX150大流量滤芯使用的大流量过滤器，主要应用于一些流量较大的场合，特别是水处理领域。

JDX150滤芯直径为6"/150mm单支滤芯过滤面积可达6m²，最大流量为60m³/h。

JDX150分别有立式和卧式两种可供选择，常规10芯-40英寸的过滤器通常采用立式过滤器；超过1000吨/每小时水量的中大系统，可以选择卧式的结构，配合60英寸的滤芯使用，满足大流量的同时，更易更换操作。


特性优点

内外采用镜面抛光，料液接触面达0.6μm，接近卫生级的要求；

采用花盘上下多排液阀形式，排液快速方便；

滤芯密封采用弹簧式密封，操作方便。



材质

过滤器壳体

304/316L

排气/液阀

304/316L

吊环螺栓

304

支脚

304

密封件

硅胶、氟胶、三元乙丙、

聚四氟乙烯




操作参数

设计压力

0.6MPa/1.0Mpa

最高工作温度

130℃

灭菌方式

在线或灭菌柜：

121±2℃ 30min/次



连接方式

筒体连接

吊环

进出口

法兰

排气阀

G1/2"

排液阀

G1"

压力表

M14*1.5



表面处理

抛光类型

镜面抛光/电解抛光

抛光精度

内壁0.6μm/外壁0.8μm



立式安装尺寸

型号样式

外形尺寸（mm）

进出口（法兰）

排气口（内丝）

流量（m3/h）

容积（L）

A

B

C

D

E

F

N1

N2

N3

N4

1芯40英寸

Φ200

1320

200

1690

380

/

DN80

DN80

RC1/4”

RC1”

40

50

3芯40英寸

Φ400

1690

450

2180

560

400

DN80

DN80

RC1/4”

RC1”

120

150

4芯40英寸

Φ450

1690

450

2380

610

440

DN80

DN80

RC1/4”

RC1”

160

200

5芯40英寸

Φ500

1690

450

2580

700

480

DN100

DN100

RC1/4”

RC1”

200

250

7芯40英寸

Φ550

1740

500

2600

750

510

DN100

DN100

RC1/4”

RC1”

280

300

9芯40英寸

Φ650

1740

500

2660

890

585

DN125

DN125

RC1/4”

RC1”

360

440

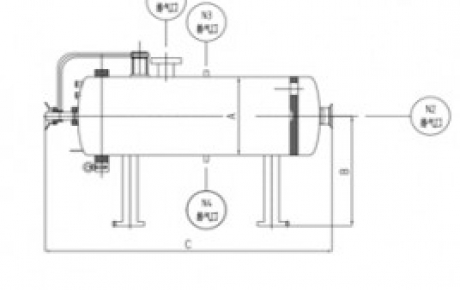

卧式安装尺寸

型号样式

外形尺寸（mm）

进出口（法兰）

排气口（内丝）

流量（m3/h）

容积（L）

A

B

C

D

E

F

N1

N2

N3

N4

1芯40英寸

Φ200

500

1690

/

/

/

DN80

DN80

RC1/4”

RC1”

40

50

3芯40英寸

Φ400

500

2180

/

/

/

DN80

DN80

RC1/4”

RC1”

120

150

4芯40英寸

Φ450

500

2380

/

/

/

DN80

DN80

RC1/4”

RC1”

160

200

5芯40英寸

Φ500

500

2580

/

/

/

DN100

DN100

RC1/4”

RC1”

200

250

7芯40英寸

Φ550

800

2600

/

/

/

DN100

DN100

RC1/4”

RC1”

280

300

9芯40英寸

Φ650

800

2660

/

/

/

DN125

DN125

RC1/4”

RC1”

360

440



×
