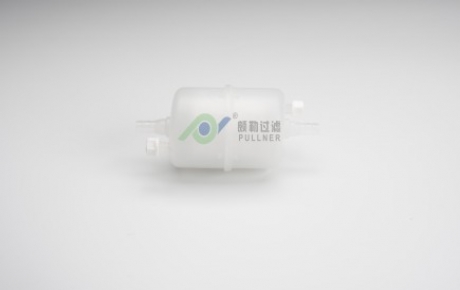

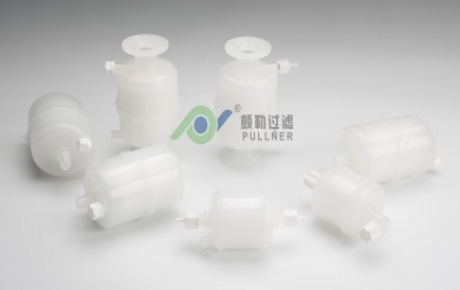

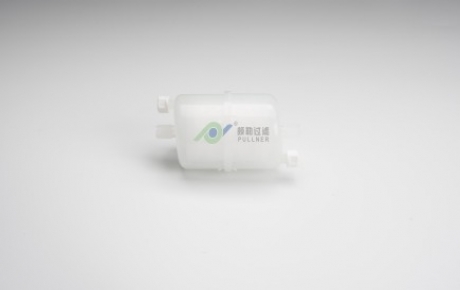

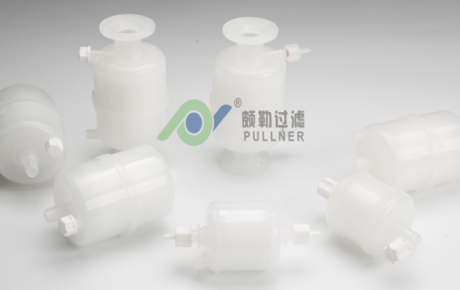

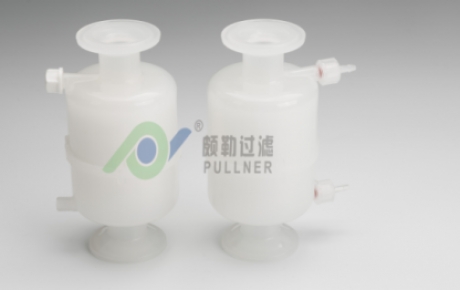

N/S小流量囊式过滤器

N/S系列囊式过滤器具有多种容积可选,其进出口、排气口、排液口均采用标准的NPT或Swagelock接口配置,可以通过相应转接头连接各种尺寸的管路。
立即咨询>
  • 相关参数
  • 资料下载


N/S系列囊式过滤器具有多种容积可选,其进出口、排气口、排液口均采用标准的NPT或Swagelock接口配置,可以通过相应转接头连接多种尺寸的管路。安装快捷,操作方便。其内部滤芯可以根据过滤料液的特性,选择合适的产品系列进行配置,具有广泛的适用性,适合小流量料液过滤。


产品特性

合理的结构设计

结构紧凑,进出口均采用标准的NPT或Swagelock接口,方便连接各种管路,适合在多种空间狭小的地方使用。配备了排气、排液口,增强了过滤效果的同时减少料液的残留和浪费

多种配置

根据过滤料液和过滤条件的不同,可以提供PTFE、PES、PP等多种滤膜配置选择,具有广泛的适用性

多种容积

提供包括200ml、300ml、400ml、500ml、700ml等多种容积选择

低析出

采用高纯度PP外壳材料,通过热熔焊接技术,不使用任何胶粘剂,出厂前采用纯水冲洗,确保产品洁净、低析出

外带壳体,可以直接使用

滤芯进行完整性检测,确保低析出,高耐压


应用领域

油墨、染料和显影液的过滤

LCD生产中光刻胶的过滤

光存储行业的CD-R、DVD-R生产中染料的过滤

水样品的分析过滤

粘度较大的料液过滤

其他小流量料液过滤


材料结构

GF/PES/PP/N66/PVDFH/PTFE

外壳/中心杆/端盖:PP


滤芯性能

最高工作温度:50℃

最大工作压差:7bar



精度等级表

01

0.1μm

02

0.22μm

03

0.3μm

04

0.45μm

06

0.65μm

08

0.8μm

12

1.2μm

50

5.0μm



尺寸参数表

尺寸代码

N09

N12

N53

N54

N59

S02

S03

S04

S10

直径

Φ72mm

Φ72mm

Φ72mm

Φ72mm

Φ72mm

Φ72mm

Φ72mm

Φ72mm

Φ72mm

长度

114mm

138mm

202mm

202mm

152mm

114mm

183mm

114mm

183mm

进出口

1/4" NPT

1/4"

NPT

1/2"

NPT

3/8"

NPT

1/4" NPT

1/4" Swage

3/8" Swage

1/4" Swage

1/2" Swage

排气口

1/8" NPT

1/4" Swage

鲁尔锁口

鲁尔锁口

1/8"NPT

1/4" Swage

1/4" Swage

1/4" Swage

1/4" Swage



产品系列表

代码

产品系列

GF

超细玻璃纤维

PES

聚丙烯

PP

聚醚砜

N66

尼龙

PVDF

亲水性聚偏二氟乙烯

PFL

亲水性聚四氟乙烯

PFLH

疏水性聚四氟乙烯





×
